屏蔽箱使用時要注意哪些？
2023-02-25 11:50:42

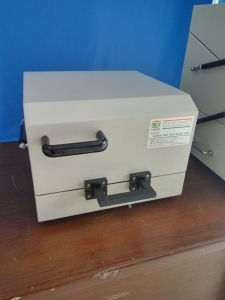

?屏蔽箱是一個能屏蔽干擾的箱子，在射頻測試工藝是使用最多的，限制設備內部的輻射電磁能越出某一區域，即吸收內部干擾信號;以及防止外部的輻射電磁能進入某一區域，即屏蔽外部干擾信號。屏蔽箱可以根據不同的測試要求制造成氣動、手動、全自動等不同的工作模式。但是往往很多人不知道如何使用會更安全，今天就由東莞眾威廠家的工作人員為大家介紹屏蔽箱使用時要注意哪些：
1、在使用屏蔽箱時，首先要看看電源線進入機殼時，是否通過濾波器盒?由于濾波器的輸入端最好能穿出到屏蔽機殼外;若濾波器結構不宜穿出機殼，則應在電源線進入機殼出專為濾波器設置一隔艙。必須注意在截止波導孔內貫通金屬軸或導線時會嚴重降低屏蔽效能。
2、使用屏蔽箱時，要求對地絕緣的金屬控制軸，可用短的隱性控制軸，不調節時，用螺帽或金屬襯墊彈性安裝帽蓋住。穿過屏蔽體的金屬控制軸，應該用金屬觸片、接地螺母或射頻襯墊接地。也可不用接地的金屬軸，而用其它軸貫通波導截止頻率比工作頻率高的園管來做控制軸，一般屏蔽箱會配合耦合器來使用。
3、在屏蔽、通風時，用蜂窩板屏蔽通風口，最好用焊接方式保持線連接，防止泄漏。在不能從后面屏蔽指示器/顯示器和對引線濾波時，要用與機殼連續連接的金屬網或導電玻璃屏蔽指示器/顯示器的前面。盡可能在指示器、顯示器后面加屏蔽，并對所有引線用穿心電容濾波。
4、當信號線、控制線進入機殼時，要通過適當?shù)臑V波器。具有濾波插針的多芯連接器適于這種場合使用。要注意由于電纜穿過機殼使整體屏蔽效能降低的程度。典型的未濾波的導線穿過屏蔽體時，屏蔽效能降低30db以上。
以上使用屏蔽箱要注意些什么就分享到這里了，屏蔽箱在進行板測、終測過程中，都是通過使用射頻測試屏蔽箱來改善測試環境的。大家可以結合上次我們提到的屏蔽箱如何選擇一起來了解。
